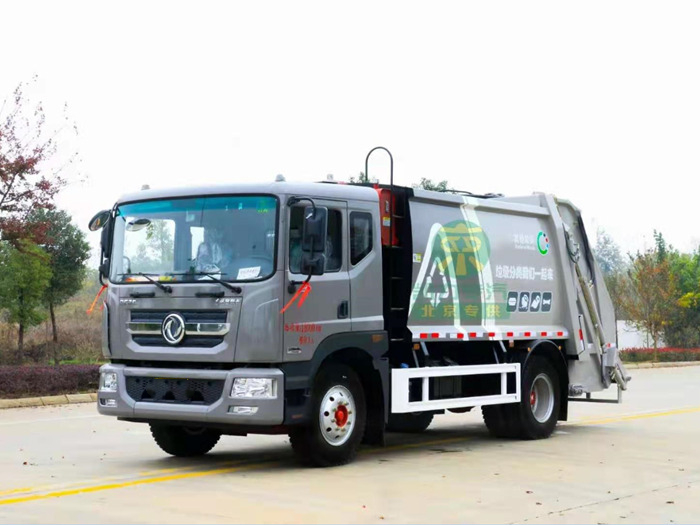

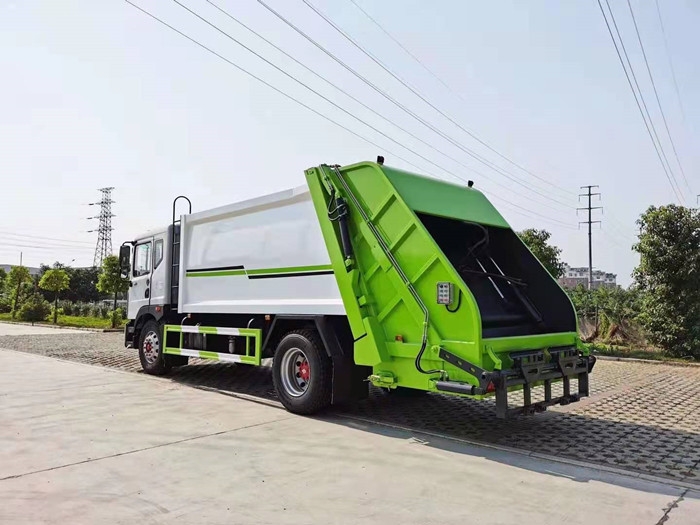

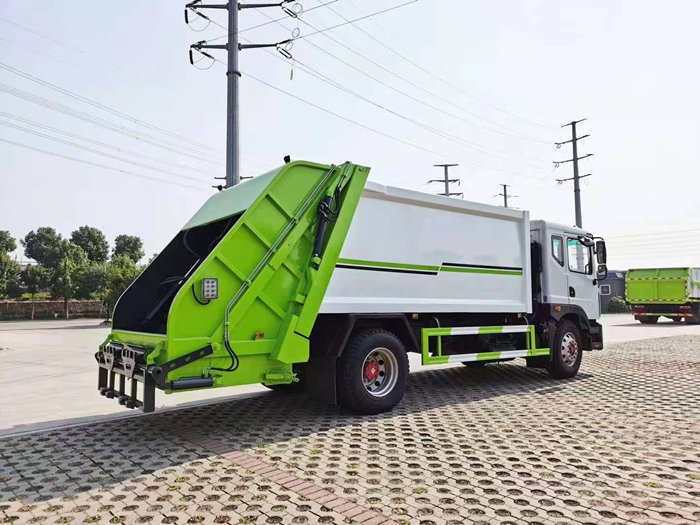

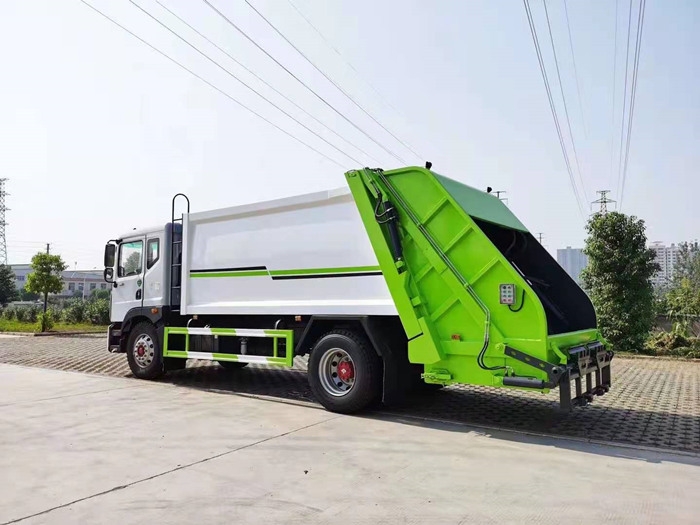

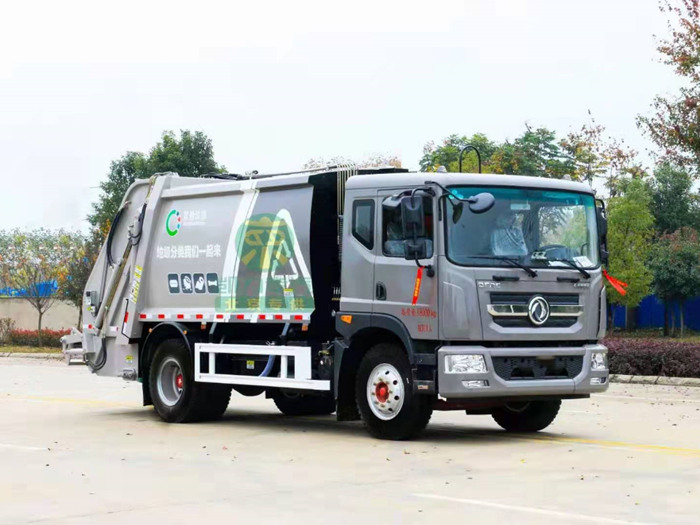

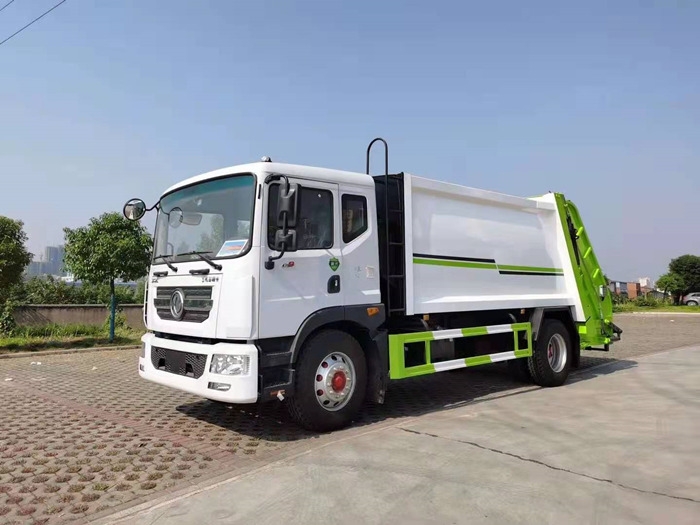

東風D9國六10-13方壓縮垃圾車
| 發動機 | 玉柴200/康機210馬力 | 變速箱 | 東風6檔 |
| 軸距 | 3950/4500 | 容積 | 10-12方 |
| 底盤型號 | EQ1185LJ9CDE | 前橋/后橋 | 4.5噸/10噸 |
| 大梁 | 250雙層 | 輪胎型號 | 10.00R20 18PR |
東風多利卡D9系列10-12立方壓縮式垃圾車
多利卡D9底盤配置一（10方）:
軸距：3950mm， D9排半駕駛室，康明斯B6.2NS6B210（154kw）發動機，2315駕駛室，250mm車架，氣制動,動轉,離合氣助力,空調,電動窗，中控鎖，排氣**制動,干燥器,斷氣剎,ABS，3.9/8噸德納車橋，東風6檔變速箱，9.00R20鋼絲胎。 可選發動機型號：YCS04200-68（147kw）發動機，295真空胎。法士特6檔變速箱。3.9噸/8噸德納前后橋，250mm寬大梁，原廠空高調，電動窗，ABS。
多利卡D9底盤配置二（12方）：
軸距：4500mm，可選康明斯B6.2NS6B210（154kw）發動機或YCS04200-68（147kw）發動機，ABS，10.00R20鋼絲胎，東風6檔變速箱，250mm大梁，4.5T/10T德納前后橋，斷氣剎，排氣制動，電動車窗，原廠空調，ABS，行車記錄儀。
10立方壓縮式垃圾車上裝配置：
弧形箱體，優質Q345錳鋼制作，箱體滿焊（自動焊），10-12立方容積，邊四底五，尾部和側邊雙污水箱，星光油缸，高密度液壓油管，江蘇揚州中梅多路閥，合肥皖液油泵，填充器舉升油缸帶鎖緊裝置，帶PLC電控系統（手動自動兩用）標配掛桶翻轉機構或垃圾翻轉斗，可掛120升和240升塑料桶或鐵桶，尾部帶照明燈，方便夜間操作使用。
10-12立方壓縮式垃圾車選裝部分：
掛桶翻轉架、半密封垃圾斗、全密封垃圾斗、擺臂斗、660L垃圾桶翻轉。
| 壓縮式垃圾車產品主要技術參數 | |||
| 產品名稱： | 壓縮式垃圾車 | 外型尺寸： | 8600,8250×2550×3250(mm) |
| 整車型號： |
|
貨廂尺寸： | ××(mm) |
| 總質量： | 18000(Kg) | 額定質量： | 7305,6805(Kg) |
| 整備質量： | 10500,11000(Kg) | **車速： | 105(km/h) |
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | EQ1185LJ9CDE | 燃料種類： | 柴油 |
| 軸數： | 2 | 軸距： | 3950,4500(mm) |
| 輪胎數： | 6 | 軸荷： | 6500/11500 |
| 輪胎規格： | 295/80R22.5 18PR,10.00R20 18PR | ||
| 發動機參數 | |||
| 發動機： | 發動機生產企業： | 排量： | 功率： |
|
B6.2NS6B210 D4.5NS6B220 D4.0NS6B195 YCS04200-68 B6.2NS6B230 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 |
6200 4500 4000 4156 6200 |
154 162 143 147 145 121 |
| 專用功能說明： | |||
| 選裝工作裝置時,外形長前懸/軸距/后懸 /后伸量對應關系: :①無上料裝置:8310=1260+4500+2550(無后伸量);7760=1260+3950+2550(無后伸量),②翻桶和三角斗裝置:8800=1260+4500+2550+490(后伸量);8250=1260+3950+2550+490(后伸量);③擺臂和全密封裝置:8600=1260+4500+2550+290(后伸量);8050=1260+3950+2550+290(后伸量),此車型僅采用軸距:4500mm軸距和3950mm軸距.2.防護材料:Q23**碳鋼,連接方式:左右側面防護均采用焊接連接,后部為專用裝置結構代替后防護離地高450mm;3.ABS型號:J ABS,ABS生產廠家:焦作博瑞克**技術有限公司,該車安裝具有衛星定位系統的行車記錄儀;4.發動機與**凈功率對應關系:YCS04200-68發動機**凈功率:143(KW),B6.2NS6B210發動機**凈功率:151(KW),D4.5NS6B220發動機**凈功率:157(KW),CY4SK761發動機**凈功率:142(KW),D4.0NS6B195發動機**凈功率:138(KW),B6.2NS6B230發動機**凈功率:166(KW);5,僅采用的發動機與油耗值(L/100km)對應關系:B6.2NS6B210 /26.3L/km,CY4SK761/26.8L/km,D4.0NS6B195 /26.6L/km,D4.5NS6B220/26.6L/km,YCS04200-68/26.4L/km.B6.2NS6B230/26.3L/km.選裝ETC |
壓縮垃圾車
該車的**系統綜合利用了電控和液控的優點，通過電控系統**液壓閥組，提高了使用可靠性和效率。
發動機功率輸出**即油門**可通過電氣系統實現全自動**，滿足垃圾壓填循環和推擠卸料時對功率的要求，在其它工況下，發動機自動處于怠速狀態，可減少功率損耗和故障發生率，降低耗油，提高使用經濟性。
垃圾箱采用加強梁和鋼板焊接而成牢固的框架結構，側面和頂面為圓弧曲面，外形美觀，重量輕，受力好，不變形；推鏟由矩管骨架和折面板構成，不僅結構輕巧，又能使垃圾均勻分布，卸料干凈徹底；填裝器主要由填裝器殼體、滑板、刮板等構件組成，各構件采用受力良好的梁板或箱型結構，結構牢固，重量輕。
垃圾在壓縮裝填和運輸過程中處于封閉狀態。垃圾箱與填裝器接合面裝有特制的橡膠密封條，采用鎖緊裝置壓縮密封；污水箱上安裝有獨特的排污閥，密封可靠，不易堵塞。填裝器蓋選裝完全遮蓋住填裝器投料口，消除轉運過程車尾氣流擾動造成垃圾塵屑飛揚的現象，外觀更加美觀。
在舉升填裝器的液壓系統中，設置了雙向平衡閥。該閥不僅保證了填裝器平穩下降，同時隔斷了舉升油缸與液壓膠管的直接連接，即使油管爆裂，填裝器也不會突然落下，提高了使用安全性。
采用CAN總線車載**器**，**電路在**器內生成，采用邏輯回路保證各操作指令按順序執行，同時保證各操作指令之間互鎖，外部只有線路連接，降低了故障發生率，避免了誤操作造成的事故，提高了可靠性；特別設置的緊急制動按鈕可使垃圾壓填機構在任何狀態或任何位置停止，保障作業人員、設備的安全。
采用鎖緊機構，滑板采用尼龍滑塊導向 填裝器與箱體結合部結構合理，并采用鎖緊全密封技術�；遘壍啦捎酶邚�(qiáng)度錳鋼材質整體沖壓成型，滑板運動采用尼龍滑塊導向。
各機構的工作均有自動和手動兩種操作方式，如自動操作出現故障，可用手動操作完成機構作業和卸出垃圾，既保證了垃圾車的高效率工作，又為調試、維修和故障處理提供了極大的方便。
作業**盒分別安裝在駕駛室內和車尾，駕駛室內的作業**盒可**推擠卸料和選擇操作模式（如自動或手動），車尾的作業**盒則**壓填機構和翻桶機構的作業，使用操作十分方便。特別是在垃圾填埋場，作業人員無須下車即可完成卸料和污水排放。
電氣、液壓系統的關鍵元器件均采用知名元件，如**器、多路換向閥組、按鈕、油缸密封件等，提高了垃圾車的使用可靠性。
1、電、液聯合**
2、發動機功率輸出自動**
3、框架結構
4、密封處理消除二次污染
5、液壓舉升安全回路
6、**的電控系統
7、填裝器與箱體結合
8、自動、手動操作系統
9、方便的操作**
10、高質量的元件
